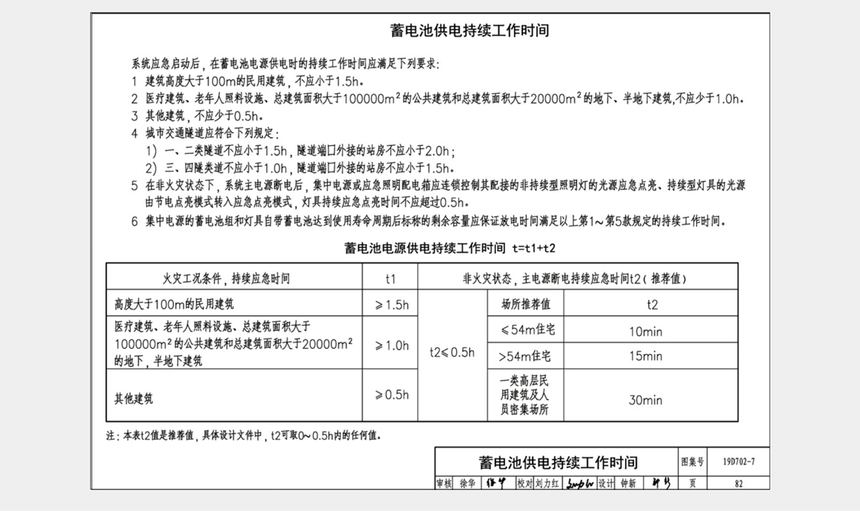

19D702-7 《應急照明設計與安裝》重點圖集蓄電池供電持續工作時間
常用走道布燈示意

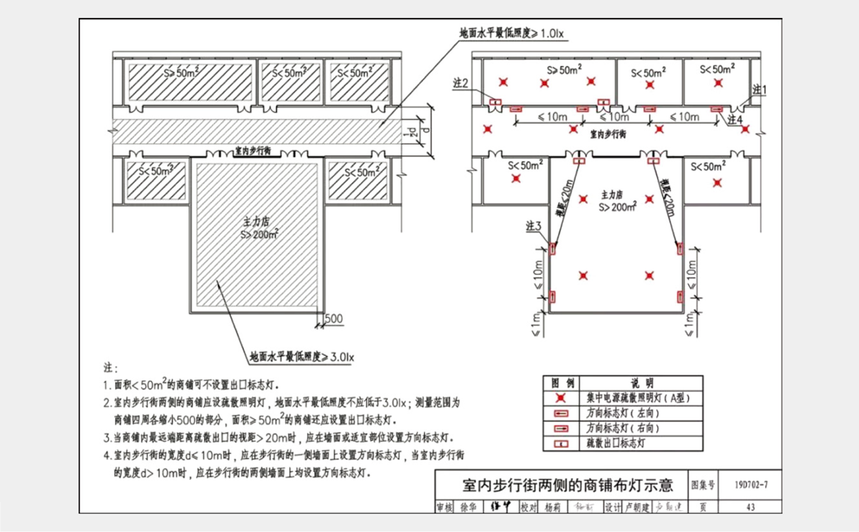

室內步行街兩側的商鋪布燈示意
安全出口外面及附近區域布燈示意

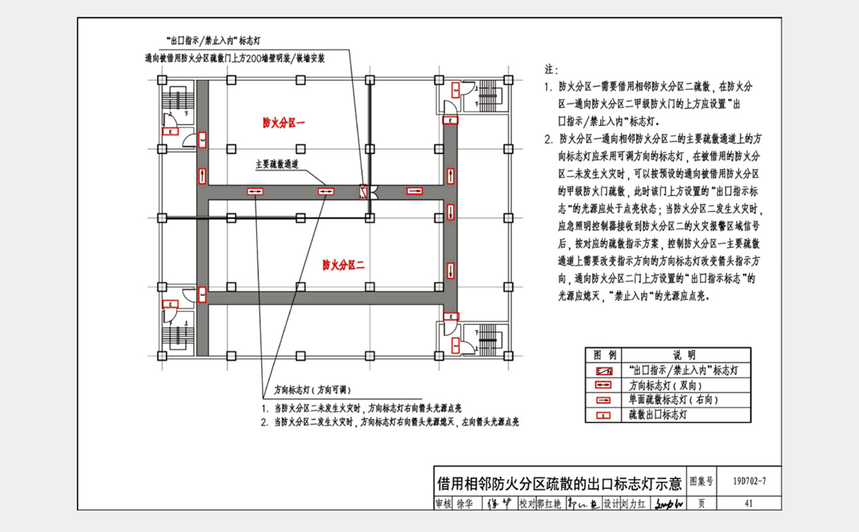

借用相鄰防火分區疏散的出口標志燈示意
老年人照料設施布燈示意
體育場館布燈示意
住宅建筑集中電源集中控制系統平面示例

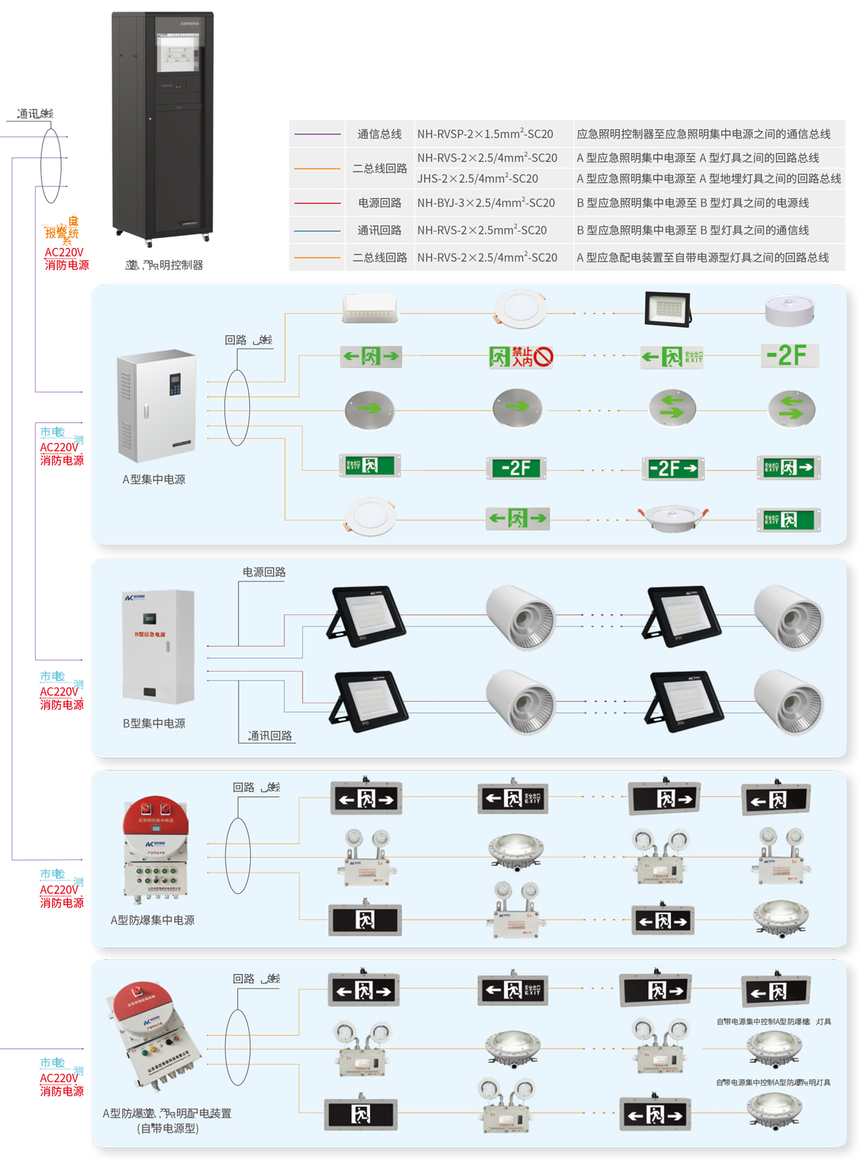

系統拓撲圖 GB 51309-2018 3.1.2 系統類型的選擇應根據建、構筑物的規模、使用性質及日常管理及維護難易程度等因素確定，并應符合下列規定： 1、設置消防控制室的場所應選擇集中控制型系統； 2、設置火災自動報警系統，但未設置消防控制室的場所宜選擇集中控制型系統； 3、其他場所可選擇非集中控制型系統 1、消防應急照明和疏散指示系統采用集中電源 / 自帶電源集中控制型系統。系統由應急照明控制器、應急照明集中電源和集中電源 / 自帶電源集中控制型消防應急燈具等組成。
|
